OptoSpin25OptoSpin25 高速滤光轮
面向高速荧光成像的 25 mm 六孔滤光轮，支持快速步进与连续旋转；双轮可组合为十位置系统，并与相机及固态光源同步。
- 多通道荧光成像
- 高速比率成像
- FRET
- 分光光度测量
- 低振动显微成像
25 mm六个滤光片位置
30 ms相邻位置最快步进
7,500 rpm最高连续旋转速度
35 mm单轮 / 双轮机械光程

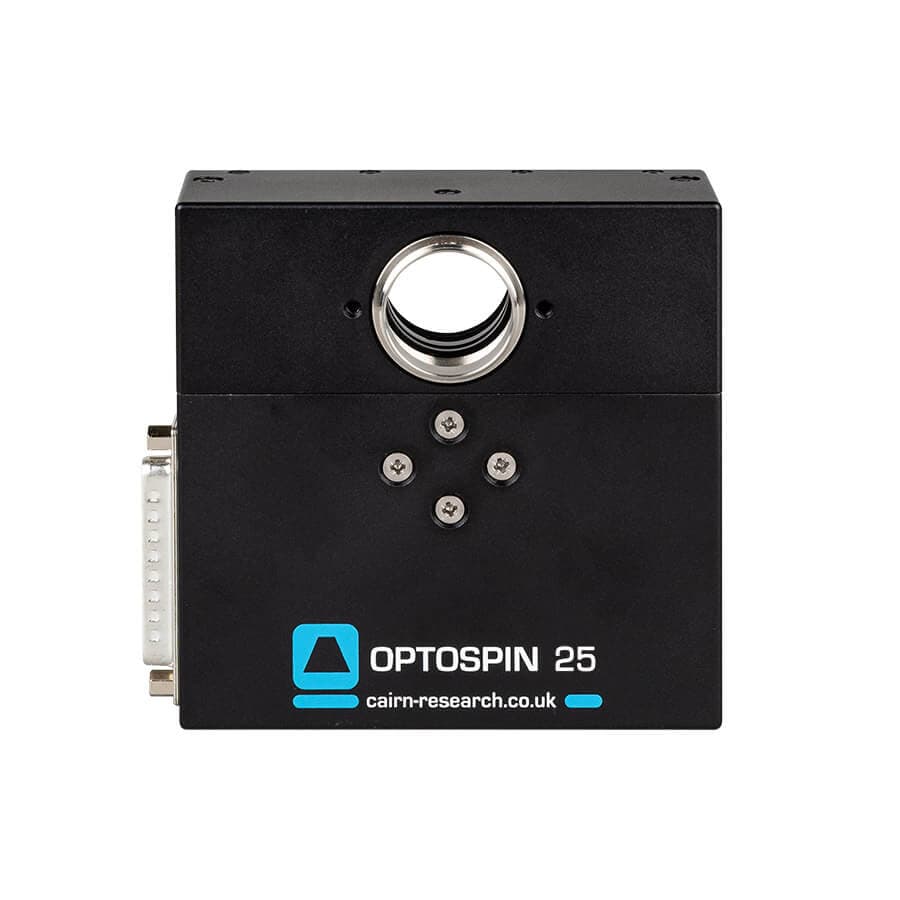

紧凑直驱结构
把驱动电机集成在滤光轮中心。
轮毂内置电机减少齿轮传动的惯性与损耗，在紧凑外形中容纳六片标准 25 mm 滤光片。安装滤光片时可保留相机在原位。
步进与连续旋转
按实验节奏切换波长。
相邻滤光片最快步进时间为 30 ms，相对位置为 50 ms。连续旋转模式最高 7,500 rpm，提供相机与固态光源同步信号，并减少反复步进引起的振动。

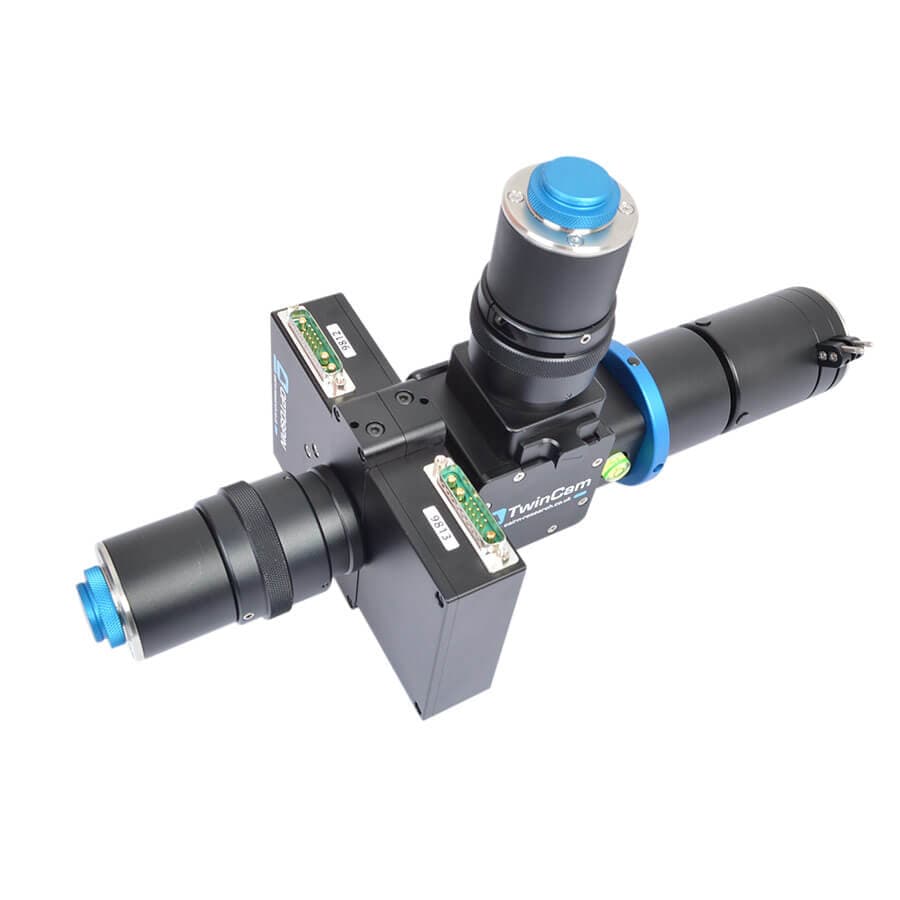

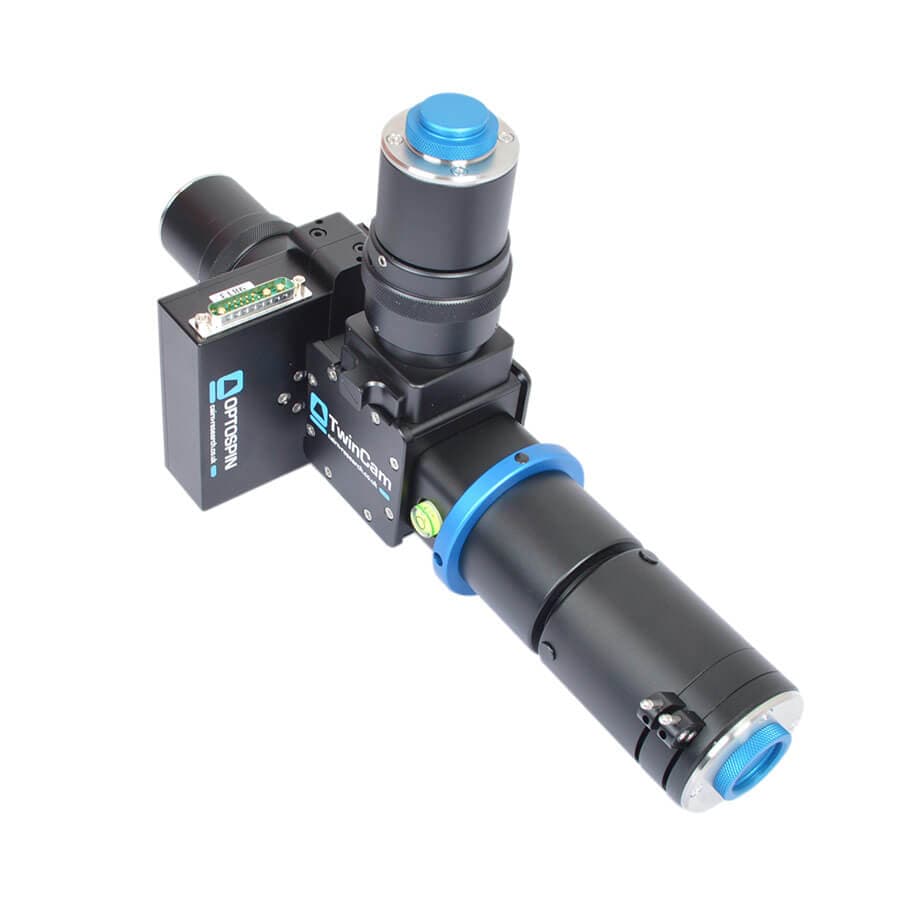

双轮组合与同步
在 35 mm 光程内组合十个位置。
两套轮壳可交错连接，形成等效十位置系统。一个控制器最多驱动两个滤光轮；可同步连续旋转，也可独立步进。第二个轮还可用于抵消反作用转矩、减小振动。
技术参数
依据 Cairn Research 官方产品页与数据表；最快时间和最高转速分别对应不同工作模式。
滤光轮与机械结构
- 滤光片直径
- 25 mm
- 单轮位置数
- 6 个
- 双轮组合位置数
- 等效 10 个位置
- 外形尺寸
- 100 × 100 × 35 mm
- 机械光程
- 35 mm；可在同一光程内安装双轮
运动与控制
- 相邻位置步进
- 最快 30 ms
- 相对位置步进
- 最快 50 ms
- 连续旋转速度
- 最高 7,500 rpm
- 控制接口
- USB 或数字接口
- 控制器容量
- 最多两个滤光轮
- 旋转同步
- 速度与相位同步；内部设定或锁定外部参考频率
- 软件支持
- NIS-Elements / SlideBook / Micro-Manager / MetaMorph
可选配件
显微镜转接接口
提供照明侧与探测侧接口，按显微镜和相机配置选配。
可选配件
双轮控制器与轮壳
支持两轮同步、独立步进及交错双轮安装；订购组合按应用确认。
常见问题
控制方式与系统集成。
单轮是六个位置还是十个位置？
单个 OptoSpin25 具有六个标准 25 mm 滤光片位置。两个轮组合后可形成等效十位置系统。
步进与连续旋转模式如何选择？
步进模式用于按需切换到指定位置；连续旋转适合高速周期性采集，并可通过同步信号协调相机和光源。

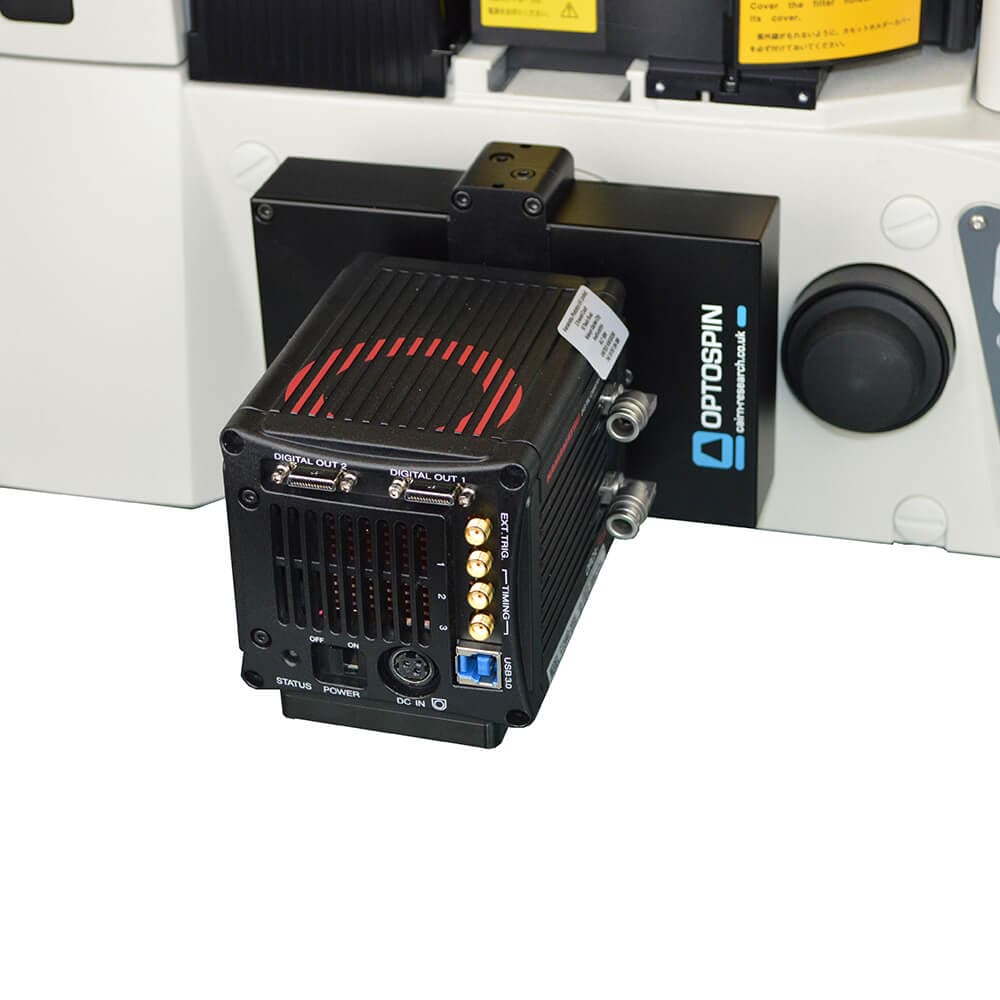

能否安装在显微镜与相机之间？
可以。原厂提供照明和探测接口，也可与分光器输出端组合；具体接口与空间需求须按系统确认。
